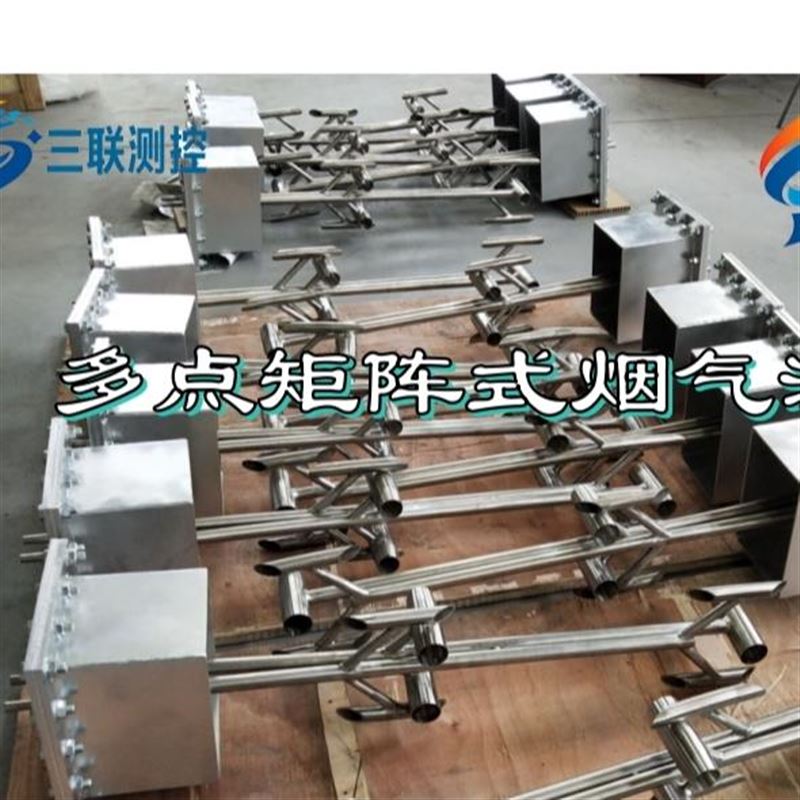

多点矩阵式气体流量计流量测量装置是一种主要测量锅炉一、二次风、SCR脱硫脱硝烟气流量测量和大口径管道中气体流量的差压感受元件，适用于大口径管道的风量测量，配合差压变送器以及显示仪表或DCS系统也可以对管道内的气流流量进行调节

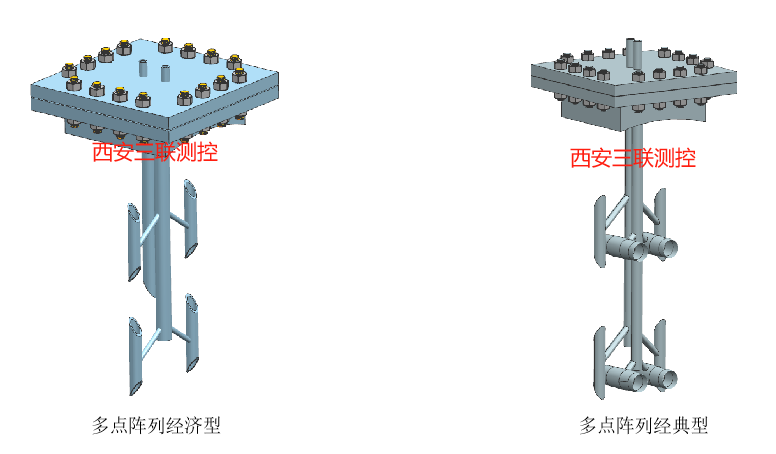

多点防堵矩阵式风量测量装置原理简述

SLFS系列三联测控防堵矩阵式风量测量装置,取样部分插入管道内,当气流流经取样装置时,迎风侧取样管内受管道内气流的冲击,导致迎风侧取样管内压力较高,背风侧取样自风道内静压力,两侧之差称为差压,差压值的大小与风道内流体的风速有关。流速与取样差压的关系如下:

测量特性：

■ 防堵性能强

改进型的传感器在取压点上有极大地突破，充分考虑了现在大量使用状态，单点 测量变为多点测量，取压孔、取压点、取压方向多面的设计的增大了产品的防堵性能，实现了免吹扫、免维护。

■ 输出差压高

在动压测量过程中，压不变时，利用喉径管的加速抽吸作用，使负压降到极小 极限，极大的提高了差压范围。在大口径、低静压、低压损条件下的流量测量中特点尤为突出。

■ 差压信号稳定，无脉动

经过收缩段和取压环的整流作用，最大限度的消除了脉动信号。

■ 测量范围宽

可用于干燥、潮湿气体，液体，蒸汽介质的测量，不受介电常数限制。对于具有高密度的尘埃物质的测量只需定期使用在线吹扫装置，保障了多种工况的灵活性应用。

■ 直管段要求较低

多点多面的取压方式，有效地平衡了管道里的压力均匀程度；冷态模拟实验表明，在前直管段为1D，后直管段为0.5D的情况下已经获得较为满意的测量结果。

应用领域：

工业锅炉烟气排放在线监测系统、化工、冶金、食品、化纤等行业，以及锅炉一、二次风和大口径管道中气体流量的测量。

多点防堵矩阵式风量测量装置使用后评价

(1)线性与重复性良好,测量精度高。插入式安装,三联测控优化安装法兰安装方便,插入深度贯穿整个风道。

(2)在管道整个截面上上通过多个均匀分布的取样管路实现平均取压,提高了测量的准确性。

(3)由于装置自身整流管的整流作用以及网格法布点,即使风道直管段短,也仍可以实现准确测量、西安三联测控多次风洞实验确保布点合理。

(4)在测量装置高、低压侧取样管路内均悬挂了一根铁棒,在一次风量变化时,可以带动铁棒敲击取样装置,有效减少了取样腔室内部的积灰,进一步延长了热工人员的吹扫周期。

(5)装置具有来流方向校正手段,可在较短的直管段及风道内表面不规整的情况下进行 测量。

(6)装置本身具有抗风切变紊流手段,信号出口设有均压箱,能使测量信号稳定、波动小。

(7)装置具有良好的抗振性能,针对风道实际运行中存在振动这一客观现实,可保证现场的实际测量精度不降低。

(8)该装置在风道内部的取样部分面积很小,因此对风道内气流的阻力几乎没有,具有一定的节能效果
