在石油、化工、电力、冶金、天然气、水处理等流程工业中，准确测量管道中介质的流量是实现工艺控制、能源管理、成本核算与安全监控的核心环节。作为应用历史最悠久、技术成熟的一类流量测量仪表，
差压式节流流量计凭借其结构简单、性能稳定、成本低廉、适用范围广等优势，至今仍占据工业流量测量领域的主导地位，广泛应用于蒸汽、气体、液体等介质的连续流量监测。
一、工作原理：基于伯努利方程的物理测量
差压式节流流量计的核心测量原理基于流体动力学中的伯努利定律和连续性方程。其基本构成包括三个部分：

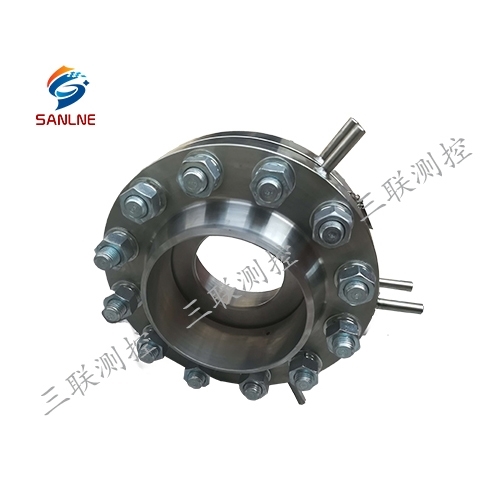

节流装置（PrimaryElement）
安装在管道中的节流元件（如标准孔板、喷嘴、文丘里管），通过局部缩小流通面积，在其前后产生静压差（ΔP）。
差压变送器（SecondaryInstrument）
精确测量节流件前后取压点之间的压力差，并将其转换为标准电信号（如4–20mA）。
显示或控制系统
接收差压信号，结合介质密度、温度、压力等参数，计算出体积流量或质量流量。
二、工业应用领域
行业典型应用场景
电力行业主蒸汽、给水、冷凝水流量监测
石油化工原油、天然气、工艺气、循环水计量
天然气输配门站、调压站、城市管网贸易结算
冶金工业高炉煤气、氧气、冷却水流量控制
制药与食品纯化水、洁净蒸汽流量监控（需卫生型孔板）
集中供热热力站蒸汽或热水流量计量
三、技术优势
优势：
结构简单，无活动部件：可靠性高，维护成本低
标准化程度高：符合国际标准，无需实流标定（出厂计算）
适用介质广泛：气体、液体、蒸汽均可测量
成本低：相比超声波、科里奥利等仪表，初始投资小
四、安装与使用要点
确保直管段长度：避免涡流干扰，保证流速分布均匀
正确取压方向：液体取压口向下，气体向上，蒸汽加冷凝罐
引压管保温：防止冷凝或冻结影响测量
定期排污与检查：清除积液、积垢，防止堵塞
配合流量积算仪：实现温压补偿、累积流量计算与数据远传
五、未来发展趋势
尽管新型流量计不断涌现，差压式节流流量计仍在持续演进：
一体化差压流量计：节流件与变送器集成，减少引压管故障
智能差压变送器：内置补偿算法、自诊断、无线通信
多参量融合测量：集成温度、压力传感器，提升集成度
数字化交付：支持工厂资产管理系统集成
差压式节流流量计作为工业测量领域的“常青树”，历经百年发展仍焕发强大生命力。其技术成熟、运行可靠、成本可控的特点，使其在高温高压、大管径、关键工艺点等场景中不可替代。在工业数字化转型背景下，传统差压流量计正与智能变送器、边缘计算和预测性维护技术深度融合，迈向更高水平的自动化与智能化。
